Duplex DU321-3D-TL HA-01

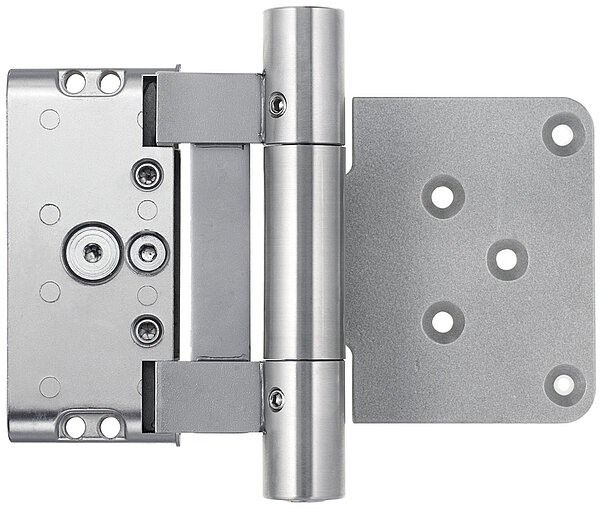

Duplex 321-3D-HA - Türband mit Bandtasche und Bandlappen

Product selection

Select a product version so we can show you the exact availability and price.
Available immediately
Available from Anuba warehouse.
Delivery quantity on request
Stock availability is being double-checked.
Bulk quantity on request
Stock availability is being double-checked.
UVP/Stück
EUR -
Order number
Order number Stift
Order number Schrauben
Krt.:
Total:

Quick order +49 7727 920-0

Finishes

Order number Finish Stück / Krt. Ü-Krt. UVP / Stück Krt. Total Stück
DU321DL-3L-TL-ES-S HA-01 Edelstahl - links 3 15 3 EUR 142,64
Available immediately
On request
Quantity on request
DU321DL-3R-TL-ES-S HA-01 Edelstahl - rechts 3 15 3 EUR 142,64
Available immediately
On request
Quantity on request

Description

Einsatzbereich: Das Duplex 321-3D Türband DU321..HA-01 eignet sich für außenaufgehende und flächenbündig konzipierte Tür- und Fensterelemente.

Der Flügellappen kann bei 4 mm hohen Aluminiumschalenhaltern einfach aufgeschraubt werden. Bei Aluminiumschalenhaltern unter 4 mm Höhe können wir auf Anfrage gesonderte Flügellappen fertigen, wobei diese dann in den Flügel eingefräst werden müssen.

Aluminiumschalen: Es können sämtliche Fabrikate eingesetzt werden.

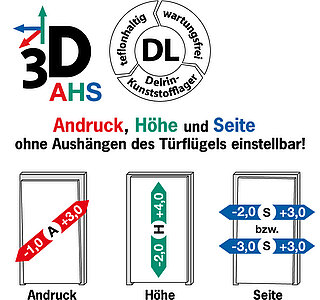

Andruckeinstellung: von -1 mm bis +3 mm. Stufenlos mit Exzenter.
Höheneinstellung: von -2 mm bis +4 mm. Stufenlos mit Gewindeschraube.
Seiteneinstellung: von -2 mm bis +3 mm bei 8 mm Aluminiumschalen-
Spaltmaß. Stufenlos mit Gewindeschraube.

von -3 mm bis +3 mm bei 9 mm Aluminiumschalen-
Spaltmaß. Stufenlos mit Gewindeschraube.

Ausführung: Die Bandtasche ist aus Zinkdruckguss, die Bandrolle und der Achsstift sind aus massivem Edelstahl gefertigt. Der Bandlappen ist aus Stahl gefertigt, verzinkt und pulverbeschichtet.

Wichtiger Hinweis: Für die Demontage der Mittelhülse beachten Sie unseren Hinweis bei der Einstellanleitung.

Duplex 321 - Quintessenz in Montage- und Einstellkomfort.

Technical data

Bandtype

Rahmenb.
mm
Flügelb.
mm
BandrolleØ
mm
Bolzenabst.
mm
Bandhöhe
mm
HA-01 Ø21 124 100 120

Accessories / Installation aids

Duplex ABD-DUP

Abdeckkappe für Bohrung bei Duplex 320/321

Duplex ABD-DUP
