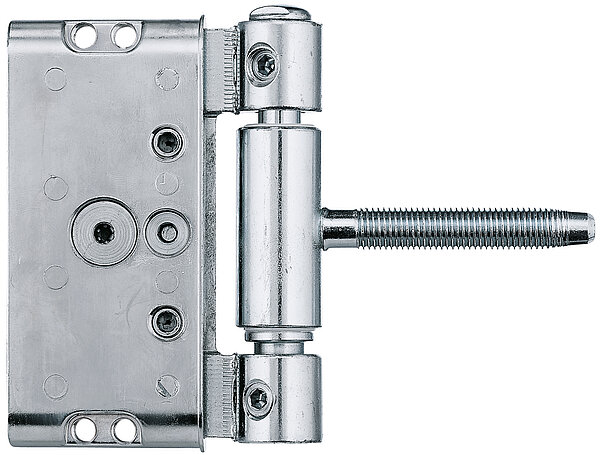

Duplex DU320-3D-TGB

Haustürband mit Bandtasche und Flügelbolzen - bis Türgewicht 160 kg

Product selection

Select a product version so we can show you the exact availability and price.

Available immediately

Available from Anuba warehouse.

UVP/Stück

EUR -

Order number

Krt.:

Total:

Quick order

+49 7727 920-0

Finishes

mit Delrinlager und Aushängesicherung, mit 60 mm langem Gewindebolzen

Order number	Finish		Stück / Krt.	Ü-Krt.	UVP / Stück		Krt.	Total Stück
DU320DL-3L-TGB-WV-S	weiß verz.-links		10	50	10	EUR 44,56	Available immediately On request Quantity on request
DU320DL-3R-TGB-WV-S	weiß verz.-rechts		10	50	10	EUR 44,56	Available immediately On request Quantity on request

mit Delrinlager und Aushängesicherung, mit 100 mm langem Gewindebolzen

Order number	Finish		Stück / Krt.	Ü-Krt.	UVP / Stück		Krt.	Total Stück
DU320DL-3L-TGB-WV-S S1	weiß verz.-links		10	50	10	EUR 45,88	Available immediately On request Quantity on request
DU320DL-3R-TGB-WV-S S1	weiß verz.-rechts		10	50	10	EUR 45,88	Available immediately On request Quantity on request

Description

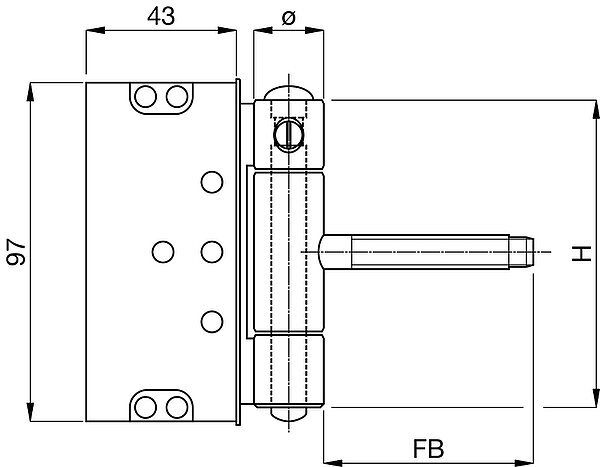

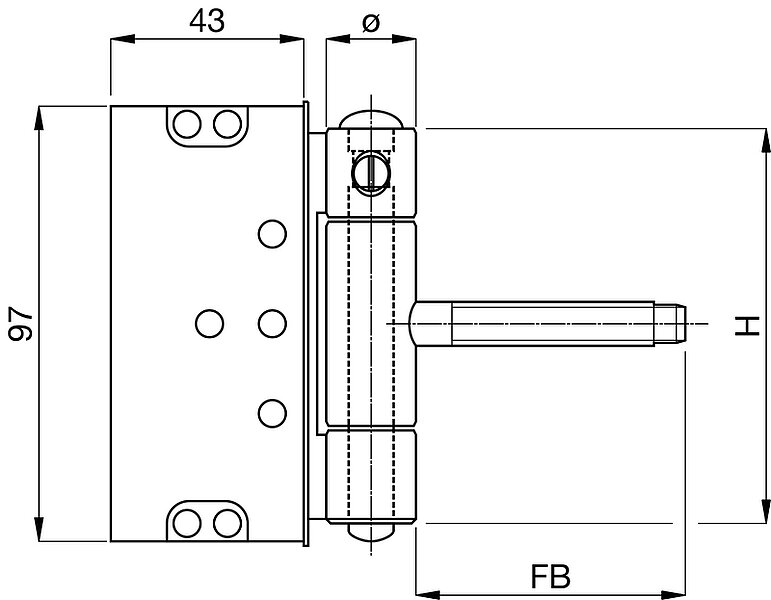

Haustürtaschenband mit Flügelbolzen

F Feststellschrauben	A Andruckeinstellung
HF Höhen-Feststellschraube	H Höheneinstellung
SI Sicherungsschraube	S Seiteneinstellung

Andruckeinstellung:	von -1 mm bis +3 mm. Stufenlos mit Exzenter A.
Seiteneinstellung:	von -3 mm bis +3 mm. Stufenlos mit Gewindeschraube S.
Höheneinstellung:	von -2 mm bis +4 mm. Stufenlos mit Gewindeschraube H.

Einsatzbereich: 3-dimensional einstellbares Taschenband für Haustüren.

Stufenlose, unabhängige Einstellungen: Das Duplex 320-3D Haustürband lässt sich in allen 3 Dimensionen stufenlos und ohne Aushängen des Türblatts einstellen. Sämtliche Einstellungen können voneinander unabhängig durchgeführt werden.

Durchgehender Achsbolzen, Fixierung der Einstellungen: Der durchgehende Achsbolzen und die Möglichkeit, die Einstellungen in allen drei Dimensionen fixieren zu können, verleihen dem Duplex 320-3D Haustürband seine hervorragende Zuverlässigkeit.

Überzeugende Optik: Der Abstand zwischen Bandrolle und Türblatt bleibt bei jeder Einstellung gleich.

Gerade stehende Bänder: Beim Duplex 320-3D Haustürband stehen die Bandteile wegen des durchgehenden Achsbolzens immer gerade.

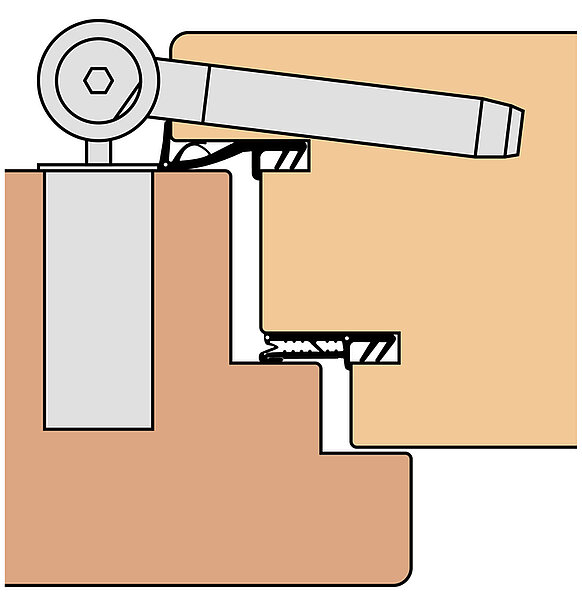

Durchgehende Dichtungsebene: Eine durchgehende Dichtungsebene ist auch im Überschlag möglich. Beim Einstellen muss die Dichtung nicht entfernt werden.

Delrin-Lager: Sorgt sowohl in horizontaler als auch in axialer Richtung für optimale Laufeigenschaften.

Aushängesicherung: Das Duplex 320-3D Haustürband wird serienmäßig mit einer Aushängesicherung geliefert.

Brandschutz: Das Duplex 320-3D Haustürband ist in der Bandtype S1 für Brandschutzklasse T30 geeignet.

Einbruchhemmung: Das Duplex 320-3D Haustürband ist je nach Falzsystem bis zur Widerstandsklasse RC3 tauglich.

Ausführung: Die Bandtasche ist aus Zinkdruckguss, die Bandrolle, der Achsstift und der Flügelbolzen sind aus Stahl gefertigt. Brandschutz: Das Duplex 320-3D Haustürband DU320 ... S1 ist mit einem 100 mm langen Flügelbolzen ausgestattet und für Brandschutzklasse T30 geeignet.

Einbruchhemmung: Widerstandsklasse RC3 tauglich.

Montagehinweis: Die Bohrlöcher für die 100 mm langen Flügelbolzen beim Duplex 320-3D Haustürband DU320 ... S1 müssen bei harten Hölzern mit dem Bohrer BOH- 090-ZYL mit Ø9,0 mm nachgebohrt werden.
