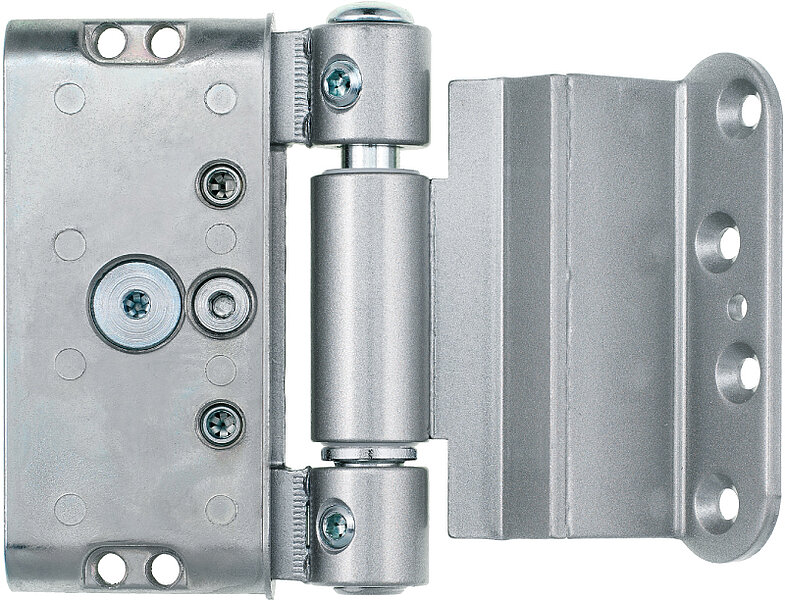

Duplex DU320-3D-TZ
Haustürband mit Bandtasche und Z-Bandlappen - bis Türgewicht 160 kg
Product selection
Select a product version so we can show you the exact availability and price.
+49 7727 920-0
Finishes
| Order number | Finish | Stück / Krt. | Ü-Krt. | UVP / Stück | Krt. | Total Stück | |||
|---|---|---|---|---|---|---|---|---|---|

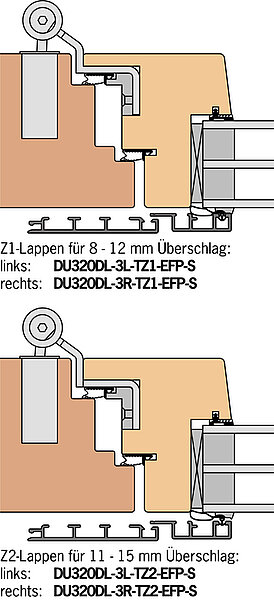

| DU320DL-3L-TZ1-EFP-S |
edelstahlfinish pulverb.-links
|
6 | 30 | 6 | EUR 94,88 |
Available immediately
On request
Quantity on request
|
|||
| DU320DL-3R-TZ1-EFP-S |
edelstahlfinish pulverb.-rechts
|
6 | 30 | 6 | EUR 94,88 |
Available immediately
On request
Quantity on request
|
| Order number | Finish | Stück / Krt. | Ü-Krt. | UVP / Stück | Krt. | Total Stück | |||
|---|---|---|---|---|---|---|---|---|---|
| DU320DL-3L-TZ2-EFP-S |
edelstahlfinish pulverb.-links
|
6 | 30 | 6 | EUR 94,88 |
Available immediately
On request
Quantity on request
|
|||
| DU320DL-3R-TZ2-EFP-S |
edelstahlfinish pulverb.-rechts
|
6 | 30 | 6 | EUR 94,88 |
Available immediately
On request
Quantity on request
|
Description
| F | Feststellschrauben |
| HF | Höhen-Feststellschraube |
| SI | Sicherungsschraube |
| A | Andruckeinstellung |
| H | Höheneinstellung |
| S | Seiteneinstellung |
| Andruckeinstellung: | von -1 mm bis +3 mm. Stufenlos mit Exzenter A. |
| Seiteneinstellung: | von -2,5 mm bis +2,5 mm. Stufenlos mit Gewindeschraube S. |
| Höheneinstellung: | von -2 mm bis +4 mm. Stufenlos mit Gewindeschraube H. |
Einsatzbereich: 3-dimensional einstellbares Taschenband für Haustüren.
Stufenlose, unabhängige Einstellungen: Das Duplex 320-3D Haustürband lässt sich in allen 3 Dimensionen stufenlos und ohne Aushängen des Türblatts einstellen. Sämtliche Einstellungen können voneinander unabhängig durchgeführt werden.
Durchgehender Achsbolzen, Fixierung der Einstellungen: Der durchgehende Achsbolzen und die Möglichkeit, die Einstellungen in allen drei Dimensionen fixieren zu können, verleihen dem Duplex 320-3D Haustürband seine hervorragende Zuverlässigkeit.
Überzeugende Optik: Der Abstand zwischen Bandrolle und Türblatt bleibt bei jeder Einstellung gleich.
Gerade stehende Bänder: Beim Duplex 320-3D Haustürband stehen die Bandteile wegen des durchgehenden Achsbolzens immer gerade.
Durchgehende Dichtungsebene: Eine durchgehende Dichtungsebene ist auch im Überschlag möglich. Beim Einstellen muss die Dichtung nicht entfernt werden.
Delrin-Lager: Sorgt sowohl in horizontaler als auch in axialer Richtung für optimale Laufeigenschaften.
Aushängesicherung: Das Duplex 320-3D Haustürband wird serienmäßig mit einer Aushängesicherung geliefert.
Einbruchhemmung: Das Duplex 320-3D Haustürband ist je nach Falzsystem bis zur Widerstandsklasse RC3 tauglich.
Ausführung: Die Bandtasche ist aus Zinkdruckguss, die Bandrolle und der Achsstift sind aus Stahl gefertigt. Der Bandlappen ist aus Stahl gefertigt, verzinkt und pulverbeschichtet.
Einbruchhemmung: Das Duplex 320-3D Haustürband ist je nach Falzsystem bis zur Widerstandsklasse RC3 tauglich.

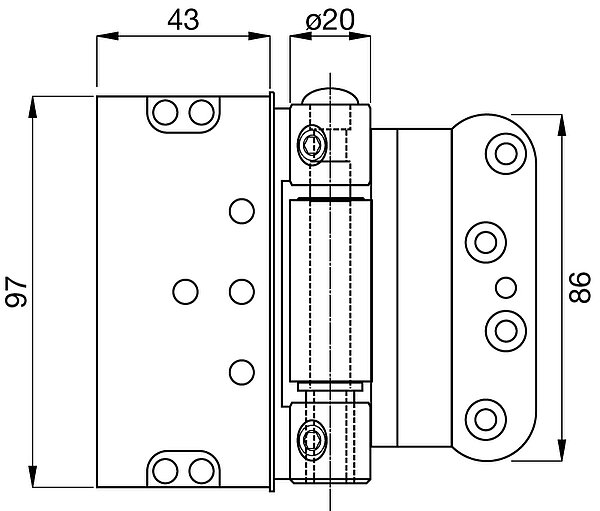

Technical data
| Bandtype |
Rahmenb. mm |
Flügelb. mm |
BandrolleØ mm |
Bolzenabst. mm |
Bandhöhe mm |
Tragkraft 2 Bd. kg |
|---|---|---|---|---|---|---|
| TZ1 | Ø20 | 97 | 110 | 130;160 | 160 | |
| TZ2 | Ø20 | 97 | 110 | 130;160 | 160 |
Features
Downloads
Product information
DU320 - Leistungserklärung [ pdf ]
CAD data
DU320-3D-TZ1-1S - Produktskizze [ dwg ]
DU320-3D-TZ1-1S - Bohrbild [ dwg ]
DU320-3D-TZ2-2S - Produktskizze [ dwg ]
DU320-3D-TZ2-2S - Bohrbild [ dwg ]
