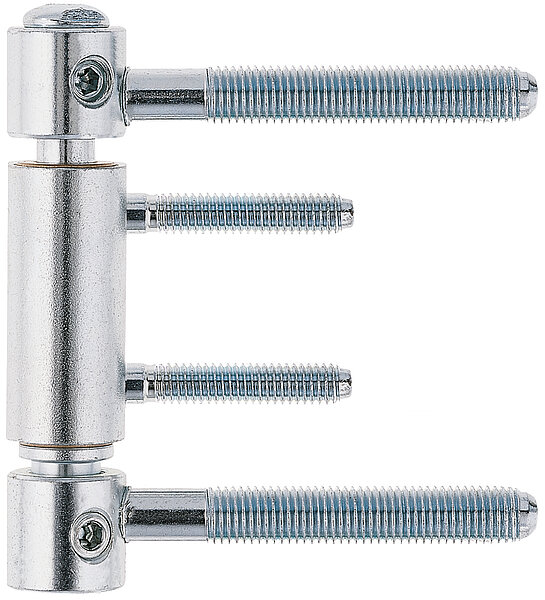

Top TO320SM-HS-A01
Haustürband für Kunststofftüren für direkte Montage - bis Türgewicht 120 kg
Product selection
Select a product version so we can show you the exact availability and price.
+49 7727 920-0
Finishes
| Order number | Finish | Stück / Krt. | Ü-Krt. | UVP / Stück | Krt. | Total Stück | |||
|---|---|---|---|---|---|---|---|---|---|
| TO320SM-HSL-A01-EFP-S |
edelstahlfinish pulverb.-links
|
10 | 50 | 10 | EUR 36,29 |
Available immediately
On request
Quantity on request
|
|||
| TO320SM-HSR-A01-EFP-S |
edelstahlfinish pulverb.-rechts
|
10 | 50 | 10 | EUR 36,29 |
Available immediately
On request
Quantity on request
|
|||
| TO320SM-HSL-A01-WV-S |
weiß verz. - links
|
10 | 50 | 10 | EUR 33,61 |
Available immediately
On request
Quantity on request
|
|||
| TO320SM-HSR-A01-WV-S |
weiß verz. - rechts
|
10 | 50 | 10 | EUR 33,61 |
Available immediately
On request
Quantity on request
|
|||
| TO320SM-HSL-A01-WE-S |
weiß RAL9016 li
|
10 | 50 | 10 | EUR 35,42 |
Available immediately
On request
Quantity on request
|
|||
| TO320SM-HSR-A01-WE-S |
weiß RAL9016 re
|
10 | 50 | 10 | EUR 35,42 |
Available immediately
On request
Quantity on request
|
| Order number | Finish | Stück / Krt. | Ü-Krt. | UVP / Stück | Krt. | Total Stück | |||
|---|---|---|---|---|---|---|---|---|---|
| TO320SM-HSL-A01-EFP-S S4 |
edelstahlfinish pulverb.-links
|
10 | 50 | 10 | EUR 37,13 |
Available immediately
On request
Quantity on request
|
|||
| TO320SM-HSR-A01-EFP-S S4 |
edelstahlfinish pulverb.-rechts
|
10 | 50 | 10 | EUR 37,13 |
Available immediately
On request
Quantity on request
|
|||
| TO320SM-HSL-A01-WV-S S4 |
weiß verz. - links
|
10 | 50 | 10 | EUR 35,32 |
Available immediately
On request
Quantity on request
|
|||
| TO320SM-HSR-A01-WV-S S4 |
weiß verz. - rechts
|
10 | 50 | 10 | EUR 35,32 |
Available immediately
On request
Quantity on request
|
|||
| TO320SM-HSL-A01-WE-S S4 |
weiß RAL9016 li
|
10 | 50 | 10 | EUR 36,32 |
Available immediately
On request
Quantity on request
|
|||
| TO320SM-HSR-A01-WE-S S4 |
weiß RAL9016 re
|
10 | 50 | 10 | EUR 36,32 |
Available immediately
On request
Quantity on request
|
Description
| SI | Aushängesicherung |
| HF | Höhen-Feststellschraube |
| A | Andruckeinstellung |
| H | Höheneinstellung |
| S | Seiteneinstellung |

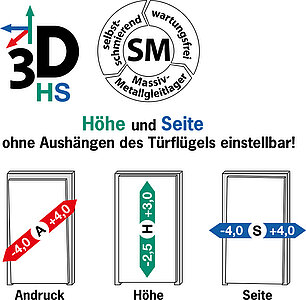

| Andruckeinstellung: | von -4 mm bis +4 mm. Stufenlos mit Gewindebolzen A. |
| Höheneinstellung: | von -2,5 mm bis +3 mm. Stufenlos mit Gewindeschraube H. |
| Seiteneinstellung: | von -4 mm bis +4 mm. Stufenlos mit Gewindebolzen S. |
Einsatzbereich: 3-dimensional einstellbares Haustür-Einbohrband für
Kunststofftüren.
Gerade stehende Bänder: Beim Top 320-A Lift Haustürband stehen die Bandteile wegen des durchgehenden Achsbolzens stets gerade.
Selbstschmierendes Sintermetalllager: Sorgt sowohl in horizontaler als auch in axialer Richtung für optimale Laufeigenschaften.
Gewindebolzen: Die Gewindebolzen für den Türrahmen sind einsatzgehärtet und selbstformend ausgeführt.
Aushängesicherung: Das Top 320-A Lift Haustürband wird serienmäßig mit einer Aushängesicherung geliefert.

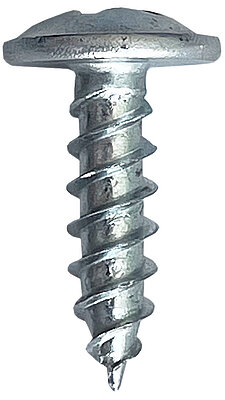

Befestigung im Türflügel: Die Befestigung im Türflügel erfolgt mit Hilfe des speziellen Tragankers ANKER-TO320-02. Bestellen Sie diesen gesondert mit.
Wichtiger Hinweis: Das Top 320-A Lift Haustürband TO320..S4 mit 82 mm langem Rahmenbolzen eignet sich speziell für die starken Türrahmen der neuen Generation.

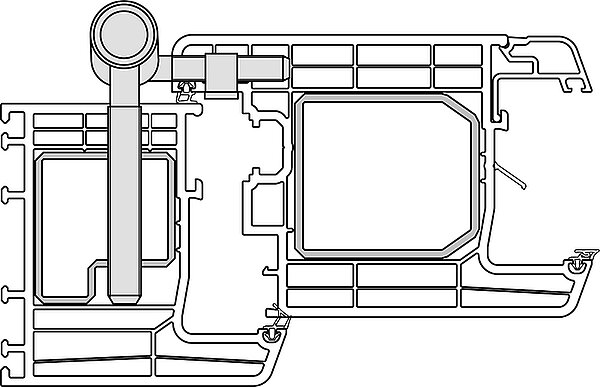

Befestigung im Türrahmen: Bei ausreichend starker Armierung können die Gewindebolzen mit ihrem einsatzgehärteten, selbstformenden Gewinde direkt in die Armierung eingeschraubt werden.
Wichtig !!!: Das Kunststofftürprofil muss direkt oberhalb und unterhalb jedes Bandes mindestens 3-fach mit der Armierung verschraubt werden.

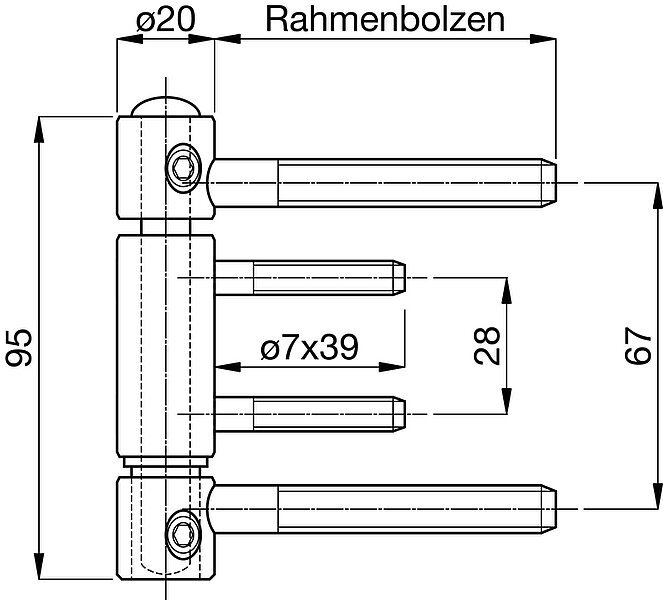

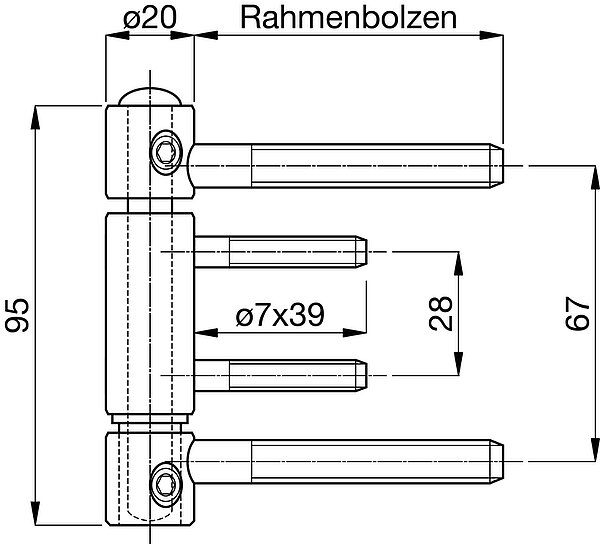

Technical data
| Bandtype |
Rahmenb. mm |
Flügelb. mm |
BandrolleØ mm |
Bolzenabst. mm |
Bandhöhe mm |
Tragkraft 2 Bd. kg |
Tragkraft 3 Bd. kg |
Tragkraft 4 Bd. kg |
|---|---|---|---|---|---|---|---|---|
| A01 | Ø9,8x70 | Ø7x39 | Ø20 | 67 | 95 | 100 | 120 | |
| A01..S4 | Ø9,8x82 | Ø7x39 | Ø20 | 67 | 95 | 100 | 120 |
Features
Downloads
Product information
TO320 - Leistungserklärung [ pdf ]
